Cortado a la longitud de línea

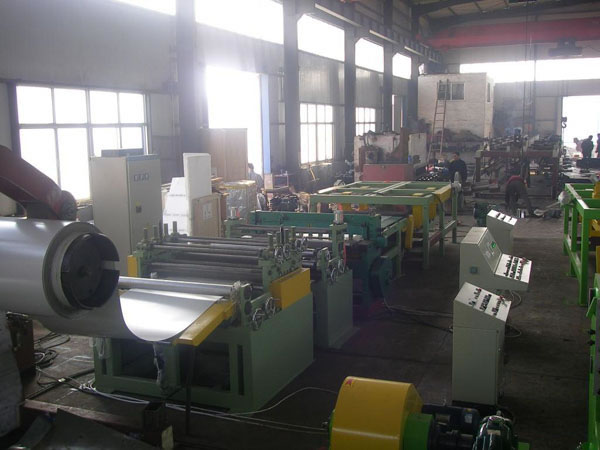

Este corte a la línea de longitud se utiliza para nivelación y corte a la longitud de los paneles. Tenemos series de corte a la longitud líneas, con un espesor de 0,2 a 12 mm y la anchura de hasta 2.000 mm. El corte de máquina de longitud incluye: desbobinador, guiando dispositivo (cabeza de plomo, presione la cabeza, pala cabeza), rodillo de arrastre para la alimentación, el centrado y la calibración del dispositivo, nivelador, corte a la máquina de longitud, apilador, y el carro de descarga.
Caracteristicas
1. hidráulico uncoiler cónica: capacidad de carga de 15T. Bobina de diámetro interior: 508 mm a 610 mm. Anchura del rollo: 1600mm a 2000mm
2. uncoiler cónica hidráulica se compone de abajo hacia stand (vía de guiado patrón), marco, dispositivo de anclaje, descargando el hacha, la placa de descarga cónica, hidráulica empuja dispositivo, embrague, etc.
3. coche de bobina hidráulico: capacidad de carga de 15T. Este carro se utiliza para la movimientos y levantamiento de las placas helicoidales ondulantes. La operación de elevación y de esta Dolly se lleva a cabo por el cilindro de aceite.
4. Dispositivo hidráulico de cabeza de guiado, pala-cabeza: Esto está consistiendo marco-soporte, brazo hidráulico, presionando & rodillo de guía, hidráulica nivelación de cabeza, pala-cabeza, etc. acompañar del motor en desaceleración de la aguja de costura: 7,5 kW.
5. máquina de alimentación hidráulica: Este está compuesto por bastidor, Torii destacan, diapositiva cuadratura pie de soporte, los rodillos de alimentación, dispositivo de elevación hidráulica, embrague, acompañar de desacelerador 400, el motor (11 kW).
6. balanceo mesa de órbita: 4m, este se compone de abajo hacia el soporte, la órbita de rodadura, rodamiento-soporte, etc.
7. Dispositivo de guiado, sino que abarca dispositivo de armazón de la mesa de trabajo, el poste de guía, ajuste, placa de plano móvil y el embrague con múltiples rodillos, etc.
8. Nivelador: esta parte de potencia se compone de poder-soporte, desacelerador 650, la velocidad de corriente continua ajustable del motor (55kWEuro-Therm), el gabinete de corriente continua, caso de la distribución, la junta universal, etc.
9. ordenador central: incluye nivelación-soporte, marco, tobogán, 15pcs rodillos hacha (Diámetro del rodillo: Φ140mm), & elevación electrónica dispositivo de presión, acompañar de dos motores (3 kW).
10. Dispositivo de codificación: consiste en la codificación de tabla de transición, que codifica pizca & dispositivo, codificador, etc.
11. Corte a máquina de longitud: Es el control eléctrico, 6.3 × 2000mm control del tamaño o según la petición del comprador.
12. Mesa de trabajo, balanceándose máquina de manguito neumática: Este se compone de la mesa de trabajo, marco, la órbita de laminación, teniendo-soporte, etc. acompañar de la costura de desaceleración de la aguja motor (4 kW).
13. automóvil Descarga: vertical y horizontal neumática dispositivo de empuje.
14. Sistema completo de sistema de control eléctrico: se compone de acogida de funcionamiento eléctrico escritorio, mesa de operaciones frontal, etc.
15. Sistema hidráulico: Este se compone de la estación hidráulica, tubería, tie-in, etc. aceite hidráulico, aceite de lubricar, recursos neumática será proporcionado por el usuario.
16. Los principales componentes & damageable componente en los equipos electrónicos es conforme con la estipulación GB (El estándar de la República Popular China).
Parámetros técnicos de la Corte a longitud de la línea
El material de la placa en espiral procesable |
Solicitar la placa de acero al carbono GI o PPGI bobinas se aplican a la placa fría de δb≤350Mpa |
Espesor de la placa en espiral |
0,6 a 12 mm |
Anchura de la placa en espiral |
1600 a 2000 mm |
diámetro interior de la bobina |
ф508mm a ф610mm en carrete |
La bobina exterior Diámetro |
≤ф2200mm |
Peso de la placa en espiral |
15T |
Precisión de nivelación |
Ningún lanzador macroscópica y la onda marginal pequeña |
Sobre la longitud |
± 1,0 mm / 2.000 mm |
la tolerancia diagonal |
± 1,5 mm / 2.000 mm |
Material de los rodillos de nivelación |
40Cr |
La dureza del rodillo de nivelación
superficie |
HRC48 a 52 |
velocidad de nivelación |
0 a 25 m / min (ajustable) |
Calculado por 2m placa |
5 a 6 PC / min |
Poder de corte de la máquina Longitud |
440V, 3 fases, 60 Hz o según la petición del comprador |
La cantidad banda cortada |
20 tiras |
El borde de residuos |
3 a 15 mm |
La cantidad de borde inútil |
2strips |
El peso máximo del borde de residuos |
menos de 150kgs / rollo |
La alimentación principal |
220kW |
El peso de la línea |
sobre 68T |
La dimensión de la línea |
250000mm × 8500mm |
