Descrição

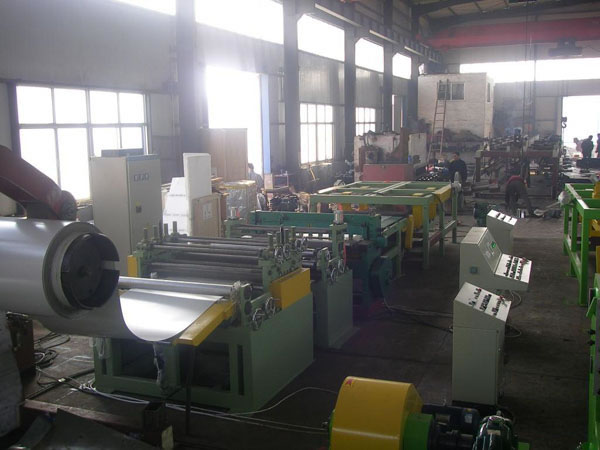

Este corte à linha do comprimento é usado para nivelamento e cortar ao comprimento dos painéis. Temos série de corte no comprimento linhas, com espessura de 0,2 a 12 mm e largura de até 2000 milímetros. O corte de máquina de comprimento inclui decoiler, orientando dispositivo (cabeça de chumbo, pressione cabeça, pá cabeça), rolo de aperto para a alimentação, a centragem e a calibragem do dispositivo, nivelador, corte a máquina de comprimento, empilhador, e trole descarga.

Características
1. hidráulica uncoiler cônica: capacidade de carga de 15t. Enrole diâmetro interno: 508 milímetros para 610 milímetros. Largura da bobina: 1.600 milímetros 2000mm
2. uncoiler cônico hidráulico é composto de bottom-suporte (pista condutora padrão), quadro, dispositivo de retenção, descarregando machado, placa de descarga cônica, hidráulica empurrar dispositivo, embreagem, etc.
3. carro de bobina hidráulica: capacidade de carga de 15t. Este vagão é utilizado para o movimentos e levantamento das placas de bobinas de rolamento. A operação e levantamento desta dolly é conduzida pelo cilindro de óleo.
4. dispositivo de cabeça guiando, pá-cabeça hidráulica: Este é constituído por frame-suporte, braço hidráulico, pressionando llllllll guiando rolo, hidráulica nivelamento-cabeça, pá-cabeça, etc. acompanhar de agulha de costura motor de desaceleração: 7,5kW.
5. máquina de alimentação hidráulica: Este é composto de armação, torii estar, esquadria de slides de apoio estande, rolos de alimentação, dispositivo de elevação hidráulica, embreagem, acompanhar de desacelerador 400, motor (11kW).
6. mesa órbita rolamento: 4m, este é composto de bottom-estande, a órbita de rolamento, tendo-stand, etc.
7. dispositivo de guiamento: cobre dispositivo quadro mesa de trabalho, pólo de orientação, adaptação, placa plano móvel e embreagem com multi-rolo, etc.
8. Leveler: esta parte de alimentação é composta de poder-stand, desacelerador 650, velocidade de corrente contínua do motor ajustável (55kWEuro-terma), armário de corrente contínua, caso distribuir, junta universal, etc.
9. máquina host: inclui o nivelamento-stand, quadro, slide, 15pcs rolos machado (Diâmetro do rolo: Φ140mm), llllllll levantamento eletrônico dispositivo de pressão, acompanhá dos dois motores (3kW).
10. Dispositivo de Codificação: consiste em tabela de transição de codificação, codificação llllllll pitada dispositivo, codificador, etc.
11. corte à máquina do comprimento: É de controle elétrico, 6,3 × 2.000 milímetros controle de tamanho ou de acordo com o pedido do comprador.
12. Worktable, balançando máquina de aperto pneumático: Este é composto por mesa de trabalho, quadro, órbita de rolamento, tendo-stand, etc. acompanhar de costura desaceleração agulha motor (4 kW).
13. carro Descarga: vertical e horizontal pneumática dispositivo de empurrar.
14. Conjunto completo de sistema de controle elétrico: ela consiste de funcionamento elétrica de acolhimento secretária, mesa de comando frontal, etc.
15. O sistema hidráulico: Este é composto por estação hidráulica, tubulação, tie-in, etc. óleo hidráulico, lubrificar óleo, recurso pneumático fica fornecido pelo usuário.
16. Os principais componentes llllllll componente damageable em equipamentos eletrônicos é de acordo com GB estipulação (O padrão da República Popular da China).

Parâmetros Técnicos da CUT para Linha de comprimento

Material da placa enrolada processável	Candidate-se a chapa de aço carbono GI ou PPGI bobinas de aplicar para o prato frio de δb≤350Mpa
Espessura da placa enrolada	0,6 a 12mm
Largura da placa enrolada	1600 a 2000 mm
diâmetro interior da bobina	ф508mm para ф610mm no carretel
Enrole a diâmetro	≤ф2200mm
Peso de chapa enrolada	15T
Precisão de nivelamento	Sem jarro macroscópica e onda marginal pequena
tolerância de comprimento	± 1,0 mm / 2.000 milímetros
tolerância diagonal	± 1,5 milímetros / 2.000 milímetros
Material do rolo de nivelamento	40Cr
Dureza de rolo de nivelamento   superfície	HRC48 a 52
velocidade de nivelamento	0 a 25m / min (ajustável)
Calculado pela 2m placa	5 a 6 pcs / min
Poder de corte à máquina do comprimento	440V, fase 3, 60Hz ou de acordo com o pedido do comprador
A quantidade bandas cortadas longitudinalmente	20 tiras
A borda resíduos	3 a 15mm
A quantidade de borda resíduos	2strips
O peso máximo de borda resíduos	menos de 150kgs / roll
A alimentação principal	220kW
O peso da linha	sobre 68T
A dimensão da linha	250.000 milímetros × 8500 milímetros
