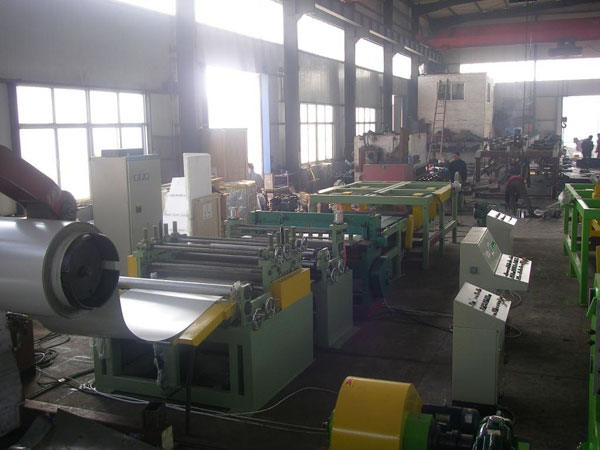

Cut Для Длина линии
Этот разрез по длине линии используется для выравнивания и резки по длине панелей. У нас есть ряд укорочен линии, с толщиной от 0,2 до 12 мм и шириной до 2000 мм. Разрез на Длина станка включает в себя разматыватель, направляющее устройство (свинцовой головки, нажмите голову, лопата голова), прижимные валки для кормления, центровки и калибровки устройства, уравнитель, вырезать по длине машины, укладчика и разгрузочной тележки.
Особенности
1. Гидравлическая коническая разматыватель: грузоподъемность 15T. Катушка внутренний диаметр: 508 мм до 610 мм. Coil ширина: 1600мм до 2000мм
2. Гидравлическая коническая разматыватель состоит из нижней-подставки (направляющей дорожки рисунок), рамка, фиксирующее устройство, разрядка топор, конической разрядка пластины, гидравлического толкателя, сцепление и т.д.
3. Гидравлическая катушка автомобиля: грузоподъемность 15T. Этот вагон используется для движения и подъем прокатных рулоннойстали. Операция и снятие этого Dolly осуществляется цилиндром масла.
4. Гидравлический направляющей головкой, лопата-головное устройство: Это состоящее из рама-подставка, гидравлический рычаг, нажимая & направляющий ролик, гидравлический нивелирования головка, лопата-голова и т.д. сопровождать шовных иглы тормозящего двигателя: 7.5kW.
5. Гидравлическая подача машины: Это состоит из рамы, Тории стоять, прямоугольность слайд поддержки стенд, подающих роликов, гидравлическое подъемное устройство, сцепление, сопровождают из замедлителя 400, двигателя (11 кВт).
6. Прокатный орбита стол: 4м, это состоит из нижней киоска, прокатка орбите, подшипниковой стенд и т.д.
7. направляющее устройство: оно охватывает Worktable рамки, направляющие полюса, регулировочного устройства, подвижная пластина плоскости и сцепление с мульти-ролика и т.д.
8. Leveler: эта сила часть состоит из силовой стенд, замедлителя 650, скорость постоянного тока регулируемый двигатель (55kWEuro-Therm), постоянного тока кабинет, раздаточный случай, универсальный шарнир и т.д.
9. Принимающая машина: она включает в себя выравнивающий-стенд, рама, слайд, топор ролика 15pcs (Диаметр ролика: Φ140mm), электронный подъемное & устройство горячего прессования, сопровождать из двух двигателей (3кВт).
10. Кодирование устройства: оно состоит из кодирования таблицы переходов, кодирование & щепотку устройство, кодировщик и т.д.
11. укорочен машины: Это электрический контроль, 6,3 × 2000мм контроль размера или по желанию покупателя.
12. Worktable, покачиваясь пневматический пинч машины: Это состоит из стола, рама, прокатка орбита, подшипниковых стенд и т.д. сопровождать шва иглы замедляющей двигатель (4кВт).
13. Разгрузка машины: Вертикально и горизонтально пневматического толкателя.
14. Полный комплект электрической системы управления: она состоит из хост-электрической эксплуатации письменный стол, передний операционный стол и т.д.
15. Гидравлическая система: Это состоит из гидравлической станции, трубы, врезки и т.д. Гидравлическое масло, смазать маслом, пневматический ресурс должен предоставленный пользователем.
16. Основные компоненты & повреждаемыми компонент в электронном оборудовании соответствии с GB оговоркой (Стандарт Народной Республики Китай).
Технические параметры Cut до Длина линии
Материал перерабатываемого свернутой пластины |
Подать заявку на стальную пластину углерода GI или PPGI катушки применяются для холодной пластины δb≤350Mpa |
Толщина рулонного пластины |
От 0,6 до 12 мм |
Ширина рулонного пластины |
От 1600 до 2000 мм |
Внутренний диаметр катушки |
ф508mm к ф610mm в катушке |
Катушка из диаметра |
≤ф2200mm |
Масса свернутой пластины |
15T |
Точность выравнивания |
Нет макроскопического кувшин и маленький маргинальный волна |
допуск по длине |
± 1.0мм / 2000мм |
Диагональный толерантность |
± 1.5мм / 2000мм |
Материал выравнивающего ролика |
40Cr |
Твердость выравнивающего ролика
поверхность |
HRC48 до 52 |
скорость выравнивания |
От 0 до 25 м / мин (регулируется) |
Рассчитано 2м пластины |
От 5 до 6 шт / мин |
Мощность укорочен машины |
440В, 3 фазы, 60 Гц или по желанию покупателя |
Величина щели полосы |
20 полос |
Кромка отходов |
От 3 до 15 мм |
Количество кромки отходов |
2strips |
Максимальный вес края отходов |
меньше, чем 150kgs / рулон |
Основная мощность |
220кВ |
Вес линии |
о 68T |
Размерность линии |
250000mm × 8500mm |
