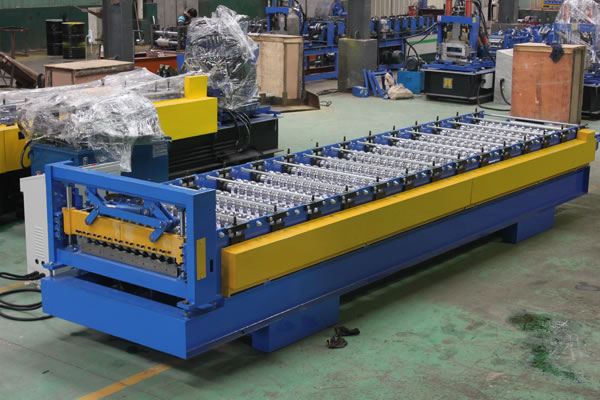

Tile Corrugated Roll Machine de formage
Ondulé rouleau de tuiles formant la machine se compose d'équipements de guidage de feuille, mainframe la transmission et le système de formation de rouleau. Certains produits finaux sont conçus pour automobile, la construction (comme la toiture, plafond, matériaux des murs et cloisons sèches (Piste et stud) matériau), porte-panneau, garde-panneau et l'isolation acoustique.
Composant Fonction et
équipement de guidage 1. Fiche: équipement Utilisation de guidage du bloc coulissant leader style. La largeur et la position gauche ou à droite peuvent être réglés que par ajustant le leader, le bloc coulissant peut réaliser gauche ou à droite mouvement.
2. Mainframe Transmission: Transfert de la puissance du moteur principal pour les rouleaux à travers chaînes et pignons, et également transférer la feuille de bobine.

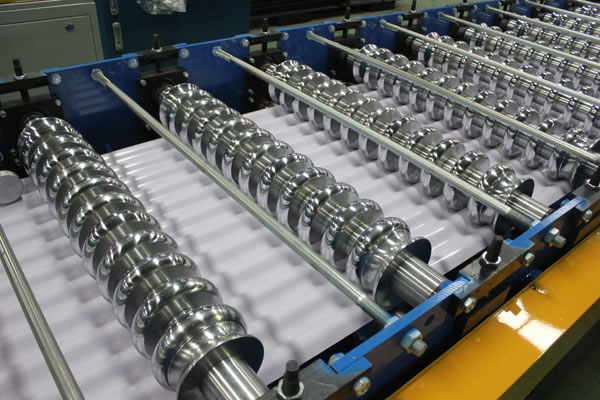

3. Rouleau système de formation: Le cadre principal de la machine ondulée rouleau de tuiles formant est soudée séparément et la paroi extérieure est reliée par la vis après avoir été roto-récupéra sur la surface. Les rouleaux sont surface chromée après avoir été usinée par l'outil exact de la machine.
Avantages Wave Roll Machine de formage
1. Certificat: ISO 9001, CE
2. Conçu par les membres de R&D expérimentés avec des services à vie
3. Instauration Mitsubishi PLC avec écran tactile pour le système de contrôle de la machine.
4. Rouleau couvrir avec 0.05mm chrome. diamètre de 82mm d'arbre en acier massif. Durée de vie & gt; 10 années.
5. Une opération de travailleur (minimum)
traitement 6. thermique: Lame de coupe. traitement Trempé: coupe en acier de moule Cr12
7. Produit de coupe à longueur.
8. installation outre-mer technicien et de formation disponibles
9. 72mm de diamètre arbre en acier solide
Technique Paramètre de Tile Corrugated Roll Machine de formage
Article |
Spécification |
|
Matériel |
type |
Pré-peint
acier & bobine galvanisé bobines |
épaisseur |
0,4
à 0.7mm |
|
Rendement
force |
235
à 345Mpa |
|
rouleau
Matériel |
45 # Chrome
acier |
|
Formant
la vitesse |
Sur
20m / min |
|
sortie
la vitesse |
20m / min |
|
La vitesse
Mode de réglage |
AC
La fréquence |
|
rouleau
conduire |
décélération
moteur + chaîne d'entraînement |
|
Coupe
mode |
hydraulique
Coupe |
|
coupeur
Matériel |
Cr12
moule en acier |
|
longueur
la mesure |
Encoder |
|
contrôle
mode |
Panasonic
PLC |
|
En fonctionnement
mode |
Bouton
écran tactile + Panasonic |
|
Principal
la puissance du moteur (kW) |
7,5kW |
|
hydraulique
la puissance du moteur de la station (kW) |
2.2
kW |
Composants Wave Roll Machine de formage
decoiler |
1 jeu |
Alimentation
dispositif de guidage & |
1 jeu |
Principal
profileuse |
1 jeu |
hydraulique
système de coupe |
1 jeu |
Contrôle
système |
1 jeu |
Courir
table en |
1 jeu |
