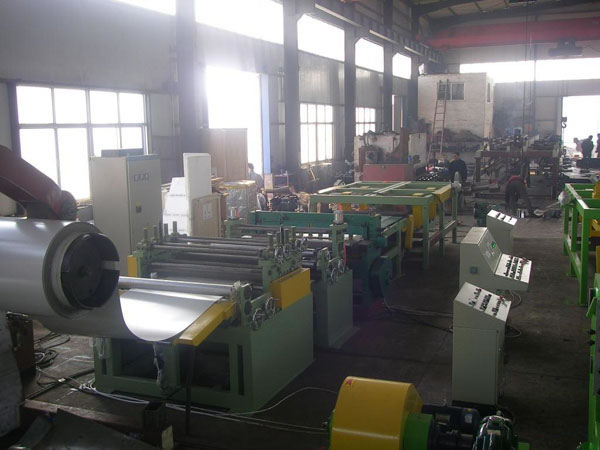

Couper à longueur de ligne
Cette coupe à la ligne de longueur est utilisée pour nivellement et coupe à la longueur des panneaux. Nous avons des séries de la coupe à la longueur lignes, avec une épaisseur de 0,2 à 12mm et largeur jusqu'à 2000mm. La coupe à machine à longueur comprend dérouleur, dispositif de guidage (tête de sonde, tête de presse, pelle tête), rouleau de pincement pour l'alimentation, le centrage et le calibrage de l'appareil, niveleur, coupe à la machine de longueur, empileur, et le chariot de déchargement.
Caractéristiques
1. hydraulique dérouleur conique: la capacité de chargement de 15T. Enroulez diamètre intérieur: 508mm à 610mm. Largeur du rouleau: 1600mm à 2000mm
2. hydraulique dérouleur conique est composé de bas-support (rail de guidage motif), cadre, dispositif d'encliquetage, ax décharge, plaque de décharge conique, hydraulique poussant dispositif, d'embrayage, etc.
3. voiture de bobine hydraulique: capacité de chargement de 15T. Ce wagon est utilisé pour la les mouvements de levage et de plaques d'enroulement de roulement. Le fonctionnement et la levée de cette dolly est conduite par cylindre d'huile.
4. hydraulique dispositif de guidage à tête, pelle-tête: Ceci est constitué de frame-support, bras hydraulique, en appuyant sur & rouleau de guidage, hydraulique nivellement-tête, pelle-tête, etc. accompagnent l'aiguille de couture de décélération du moteur: 7,5kW.
5. Machine d'alimentation hydraulique: Il est composé de cadre, torii debout, équerrage support de coulisse support, l'alimentation des rouleaux, dispositif de levage hydraulique, embrayage, accompagner de décélérateur 400, moteur (11kW).
6. Rouler table orbite: 4m, il est composé de bas-support, l'orbite de roulement, support de support, etc.
7. Dispositif de guidage: il couvre dispositif ossature de table, poteau de guidage, de réglage, plaque plane mobile et d'embrayage multi-rouleaux, etc.
8. Leveler: cette partie de puissance est composé de power-pied, décélérateur 650, la vitesse de courant moteur réglable (55kWEuro-therm), armoire à courant continu, cas distribution, joint universel, etc.
9. machine hôte: il comprend le nivellement-support, cadre, toboggan, 15pcs rouleau de hache (Diamètre du rouleau: Φ140mm), électronique de levage & dispositif de pressage, accompagner de deux moteurs (3kW).
10. Dispositif de codage: il consiste à coder table de transition, de codage & pincée dispositif, codeur, etc.
11. Couper à la machine de longueur: Il est commande électrique, 6.3 × 2000mm contrôle de la taille ou selon la demande de l'acheteur.
12. Worktable, balançant la machine de pincement pneumatique: Il est composé de la table de travail, cadre, orbite de roulement, portant cages, etc. accompagnent la couture aiguille décélérer moteur (4 kW).
13. voiture Déchargement: Verticalement et horizontalement pneumatique dispositif de poussée.
14. Un ensemble complet de système de contrôle électrique: il se compose d'exploitation hôte électrique bureau, table de commande avant, etc.
15. Système hydraulique: Il est composé de la station hydraulique, tuyau, tie-in, etc. huile hydraulique, lubrifier l'huile, ressource pneumatique est fournie par l'utilisateur.
16. Les principales composantes & composante endommageable dans les équipements électroniques est selon GB stipulation (La norme de la République populaire de Chine).
Paramètres techniques de coupe à Longueur ligne
Matériau de la plaque enroulée traitable |
Demande de tôles d'acier au carbone GI ou PPGI bobines sont valables pour la plaque froide de δb≤350Mpa |
Epaisseur de la plaque enroulée |
0,6 à 12 mm |
Largeur de la plaque enroulée |
1600 à 2000 mm, |
diamètre intérieur Coil |
ф508mm à ф610mm en bobine |
Enroulez sur diamètre |
≤ф2200mm |
Poids de la plaque enroulée |
15T |
Précision de nivellement |
Aucun lanceur macroscopique et petite vague marginale |
tolérance de longueur |
± 1,0mm / 2000mm |
la tolérance Diagonal |
± 1,5mm / 2000mm |
Matériau du rouleau de planage |
40Cr |
La dureté du rouleau de nivellement
surface |
HRC48 à 52 |
la vitesse de mise à niveau |
0 à 25m / min (réglable) |
Calculé par 2m plaque |
5 à 6 pièces / min |
Puissance de coupe à longueur de machine |
440V, 3 phases, 60Hz ou selon la demande de l'acheteur |
La quantité de bande de fente |
20 bandes |
Le bord des déchets |
3 à 15 mm |
La quantité de bord des déchets |
2strips |
Le poids maximum de l'arête des déchets |
moins de 150kgs / roll |
La puissance principale |
220kW |
Le poids de la ligne |
à propos de 68T |
La dimension de la ligne |
250000mm × 8500mm |
